编码器如以信号原理来分，有增量型编码器，绝对型编码器。

　　企业通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

　　常规使用编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线(OC门输出型)。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

　　编码器-----------PLC

　　A-----------------X0

　　B-----------------X1

　　Z------------------X2

　　+24V------------+24V

　　COM------------- -24V-----------COM

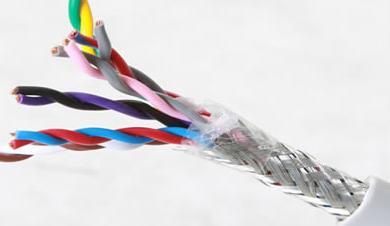

编码器电缆多数是双绞屏蔽的，可以减少不同信号之间的干扰，更好的保证编码器信号的传输，请客户用户在安装过程中严格按照正确的按照方法，以达到电缆和设备合一，为您创造更高的价值。
